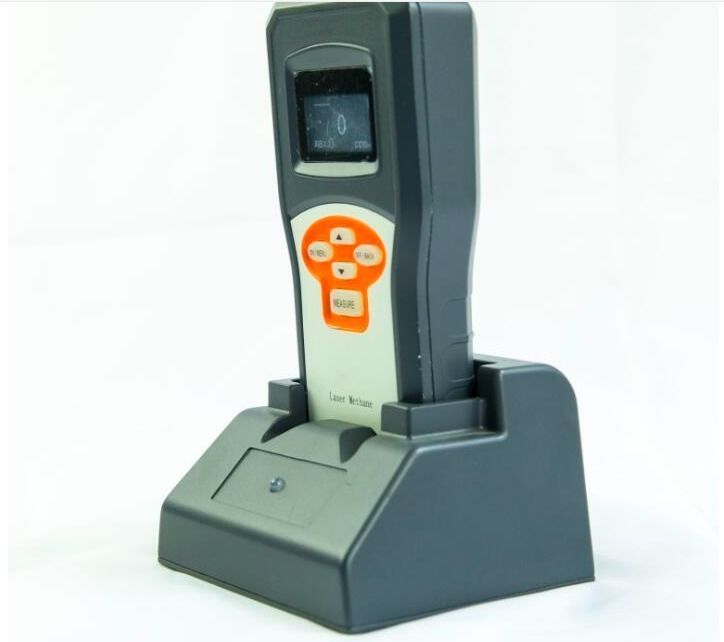

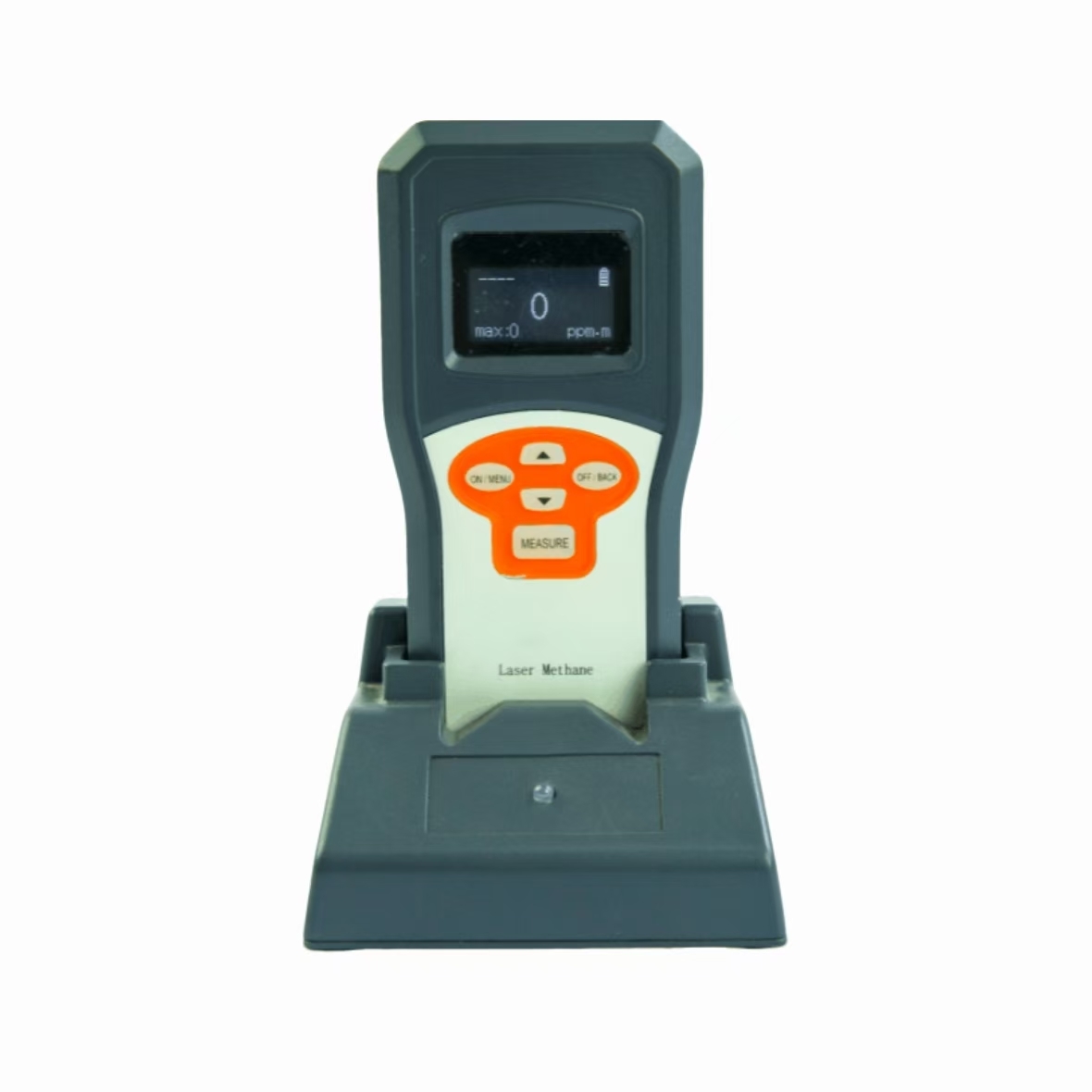

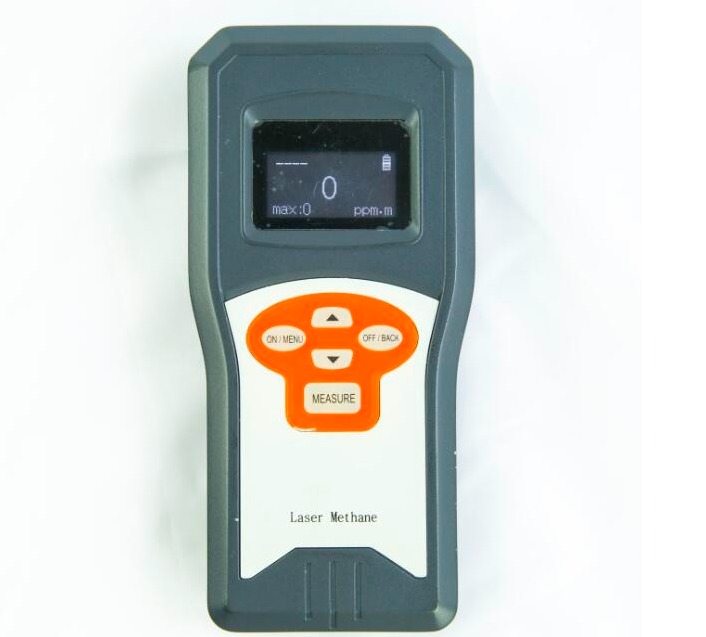

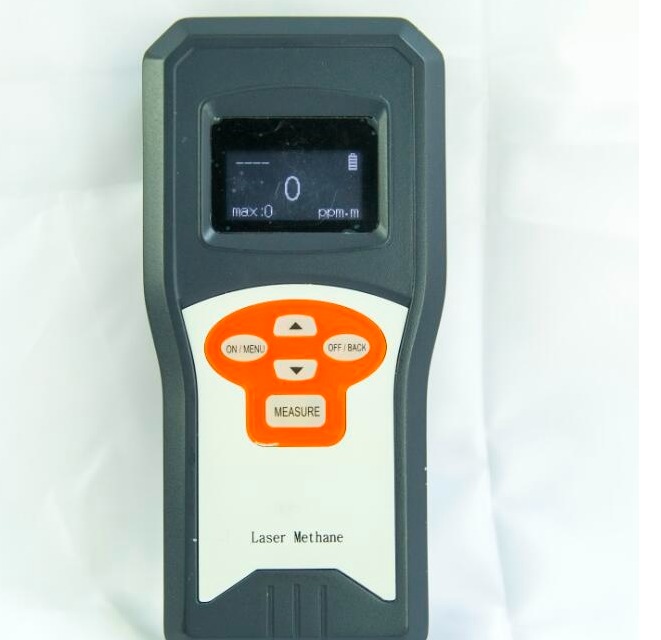

खनन लेजर मीथेन दूरस्थ माप उपकरण JJB30

उत्पाद विवरण

1,अवलोकन
लेजर मीथेन दूरस्थ माप यंत्र दो उपप्रणालियों से बना है: लेजर प्रेषण और रिसेप्शन प्रणाली और सिग्नल प्रोसेसिंग प्रणाली।लेजर प्रसारण और रिसेप्शन प्रणाली दो लेजर बीम से बना है. एक गैस का पता लगाने के लिए एक अवरक्त लेजर है, और दूसरा दिशा और दूरी मापने के लिए उपयोग किया जाने वाला एक दृश्य लाल/हरा लेजर है।अदृश्य इन्फ्रारेड लेजर और एक संकेतक कलम के समान लाल/हरा संकेत लेजर लगातार काम करना शुरू करते हैंप्रेषक छोर से उत्सर्जित इन्फ्रारेड लेजर को परीक्षण गैस के माध्यम से गुजरते समय मीथेन गैस द्वारा अवशोषित किया जाता है।और प्रकाश का दूसरा भाग सामान्य बाधाओं (जैसेप्रतिबिंबित प्रकाश को प्राप्त करने वाले छोर पर लौटाया जाता है और इसे एक विद्युत संकेत में परिवर्तित किया जाता है और सिग्नल प्रोसेसिंग सिस्टम को प्रेषित किया जाता है। The signal processing system determines whether there is gas leakage in the tested environment by detecting the strength of the laser light absorption and displays the gas concentration in the remote measuring instrument in units of ppm-m or %volदृश्यमान लेजर एक साथ उपकरण से प्रतिबिंब बिंदु तक की दूरी को मापता है और एक ही समय में गैस सांद्रता प्रदर्शित करता है।इस सिद्धांत के कारण कि गैसों (जैसे मीथेन) लेजर की विशिष्ट तरंग दैर्ध्य पर अवशोषण प्रभाव है, यह उत्पाद केवल विशिष्ट गैसों (जैसे मीथेन) के प्रति प्रतिक्रिया करता है और अन्य गैसों, धूल, जल वाष्प आदि से हस्तक्षेप के कारण झूठी अलार्म का कारण नहीं होगा,जो पता लगाने की सटीकता में काफी सुधार करता है और झूठे माप से बचता है.जेजेटी4-1000 मीथेन और कार्बन मोनोऑक्साइड का पता लगाने और अलार्म उपकरण मुख्य रूप से भूमिगत पता लगाने द्वारा प्रयोग किया जाता है
2विशेषताएं
1. आंतरिक रूप से सुरक्षित उत्पाद;
2. विभिन्न अन्य गैसों, जल वाष्प और धूल से अप्रभावित (मिथेन) जैसी गैसों के लिए चुनिंदा;
3टेलीमेट्री दूरी 60 मीटर तक पहुंच सकती है;
4. दूरी प्रदर्शन समारोह के साथ आता है;
5आकार में छोटा, वजन में हल्का, ले जाने में सुविधाजनक;
6. कम बिजली की खपत, दीर्घकालिक संचालन के लिए सक्षम;
7उत्कृष्ट झटके प्रतिरोध, जल प्रतिरोध और धूल प्रतिरोध प्रदर्शन;
8. तेज प्रतिक्रिया गति, व्यापक माप रेंज, उच्च माप सटीकता;
9ग्राहक की आवश्यकताओं के अनुसार अनुकूलन योग्य डेटा संचरण विधि।
3कार्य
पता लगाने की विधि: समायोज्य लेजर स्पेक्ट्रोस्कोपी सिद्धांत
पता लगाया गया गैसः CH4 (NH3/HCL/C2H6/C3H8/C4-C6 चयन योग्य)
सेंसर प्रकारः इन्फ्रारेड लेजर प्रकार
माप सीमाः 0-10% वॉल्यूम (0 से 99,999 पीपीएम-एम)
दूरी मापने वाला यंत्र: हाँ
अधिकतम पता लगाने की दूरीः 30 मीटर (60 मीटर विशेष परावर्तक सतह के साथ)
संवेदनशीलताः 0-15 मीटर की पहचान दूरी पर 5 पीपीएम-एम
15-30 मीटर की पहचान दूरी पर 10 पीपीएम-एम %
माप की सटीकताः ±10% @ 100 पीपीएम-एम (2 मीटर)
प्रतिक्रिया समयः 0.1 सेकंड (दूरी मापने के लिए 1 सेकंड)
अलार्म विधिः डिजिटल फ्लैशिंग अलार्म
प्रदर्शन विधिः एलसीडी
चार्जिंग विधिः चार्जिंग सॉकेट, 110-240VAC, 50/60Hz
बिजली की आपूर्तिः रिचार्जेबल लिथियम बैटरी (बदली जाने वाली चार्जिंग बैटरी)
बैटरी जीवनः बैटरी पूरी तरह से चार्ज होने के बाद सामान्य संचालन के 10 घंटे
परिचालन वातावरणः कार्य तापमानः -20oC से 50oC
सापेक्ष आर्द्रताः ≤99%
वायु दबावः 80kPa - 116kPa
बाहरी आयाम: 158mm × 77mm × 37mm
कुल वजनः 380 ग्राम
सामग्रीः एबीएस + पीसी
स्व-जाँच समारोहः स्व-जाँच और कैलिब्रेशन समारोह, दैनिक कैलिब्रेशन की आवश्यकता नहीं है
लेजर सुरक्षा स्तरः वर्ग IIIa
प्रमाणन विधिः CNEX Exib IIA T4 Gb
सुरक्षा स्तरः IP54
वैकल्पिक विन्यासः एर्गोनोमिक हार्नेस
