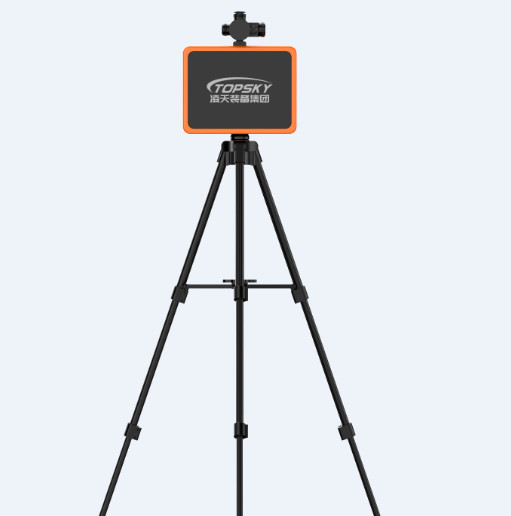

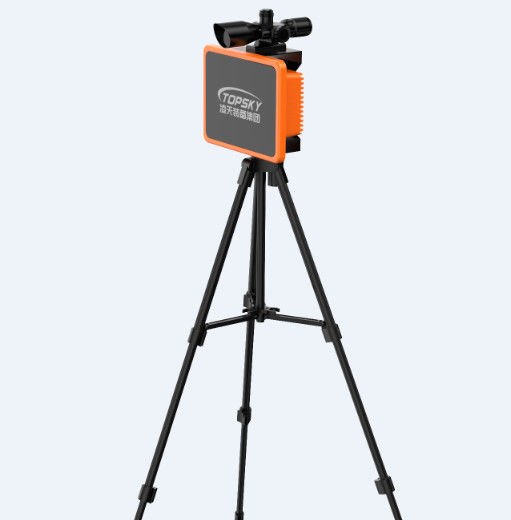

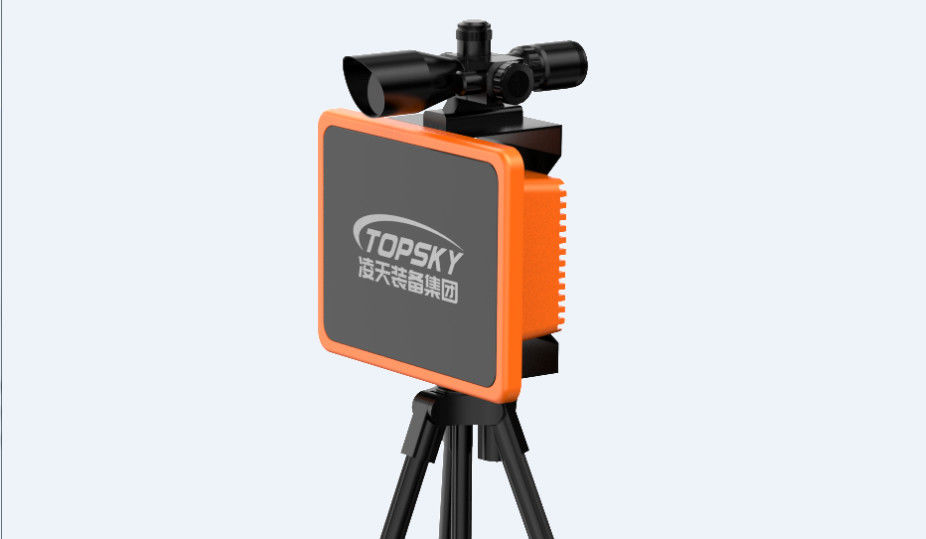

पीएसआर-400एल भवन विकृति विस्थापन निगरानी रडार

पीएसआर-400एल भवन विरूपण विस्थापन निगरानी रडार माइक्रोवेव रिमोट सेंसिंग और चरण हस्तक्षेप प्रौद्योगिकी पर आधारित है, जो दूरस्थ और गैर-संपर्क विस्थापन को माप सकता है,झुकना, और उच्च वृद्धि इमारतों की प्राकृतिक आवृत्ति प्रभाव जैसे संकेतकों की निरंतर निगरानी, तेजी से मोबाइल तैनाती के फायदे के साथ, मिमी स्तर के उप विकृति निगरानी सटीकता,संपर्क रहित, धुएं, धूल और आग से प्रभावित नहीं, उच्च डेटा अद्यतन दर, पूरी इमारत की निगरानी करने की क्षमता, और बहु मशीन सहयोग।यह मौसम की परिस्थितियों जैसे वर्षा से प्रभावित नहीं होता है।, बर्फ, कोहरे और कम रोशनी की स्थिति जैसे देर रात, जो संभावित भवन ढहने या गंभीर संरचनात्मक क्षति की प्रारंभिक चेतावनी और वास्तविक समय अलार्म के लिए अनुकूल है,बचाव कर्मियों की सुरक्षा को प्रभावी ढंग से सुनिश्चित करना

●खुले खदान, भूगर्भीय भूस्खलन/विघटन, आपातकालीन बचाव, जल संरक्षण बांध, शहरी ढलान

● मेट्रो परिवहन, बड़े पुल, ऊंची इमारतें, पवन टरबाइन टावर, रेलवे ढलान

1. ★ अल्ट्रा लंबी दूरी और व्यापक रेंज का पता लगाने

400 मीटर दूर, और निगरानी सटीकता दूरी से प्रभावित नहीं है

2★ अति उच्च विकृति निगरानी

0.1 मिमी उप-मिलीमीटर स्तर की सटीकता तक, प्रारंभिक सूक्ष्म विरूपण की ठीक निगरानी, तेज और अधिक सटीक चेतावनी

3. ★ अल्ट्रा उच्च विक्षेपण का पता लगाने

0.05 मिमी की अति उच्च परिशुद्धता

4. ★ पूरे दिन, सभी मौसम, पूरी तरह से स्वचालित पता लगाने

24/7 का पता लगा सकता है, पूरी तरह से स्वचालित

5★ कई सिग्नल आउटपुट

485 सिग्नल आउटपुट, उपयोगकर्ता 4 जी आईओटी मॉड्यूल के माध्यम से वायरलेस रूप से प्रसारित कर सकते हैं, जिससे उपयोगकर्ता क्लाउड प्लेटफार्मों से जुड़ना सुविधाजनक हो जाता है

6. ★ बहु-लक्ष्य सिंक्रोनस माप

एक उपकरण एक साथ कई लक्ष्यों को समवर्ती रूप से माप सकता है

4.1 मेजबान पैरामीटर:

• माप पद्धतिः संपर्क रहित माप
• ★ अधिकतम निगरानी दूरीः ≥ 400 मीटर
• ★ विरूपण निगरानी सटीकताः ≤ 0.1 मिमी उप-मिलीमीटर स्तर
• डेटा अधिग्रहण आवृत्तिः 10Hz/20Hz/50Hz/100Hz/200Hz, कई स्तरों में समायोज्य
• निगरानी रेंजः ≥ 30 °
• विद्युत नियंत्रण पिच समायोजन कोणः ≥ ± 45 °
• विक्षेपण का पता लगाने की सटीकताः ± 0.05 मिमी
• निगरानी की स्थितिः 24 घंटे, पूर्ण स्वचालित पता लगाने
• माप बिंदुओं की संख्याः ≤ 5
• डाटा इंटरफेस: RS485 और वायरलेस ट्रांसमिशन
• कैमरा: 1 उच्च परिभाषा कैमरा
• बिजली की आपूर्ति की आवश्यकताः DC 12V
• पूरी मशीन की बिजली की खपतः ≤ 20W
• सुरक्षा स्तरः IP66;
• कार्य तापमानः -30 °C -60 °C;
• उपकरण का वजनः ≤ 5kg

4.2 सॉफ्टवेयर पैरामीटर:

• स्थानीय अंत सीधे डेटा अधिग्रहण और विरूपण प्रसंस्करण करता है, रडार गूंज इमेजिंग, हस्तक्षेप प्रसंस्करण और छोटे विरूपण उल्टा के स्वचालित प्रसंस्करण को पूरा करता है
• परमाणु घड़ी के स्तर के साथ सुसज्जित बेइडो उपग्रह नेविगेशन प्रणाली समय समारोह, आवृत्ति सटीकता ± 0.5ppb से बेहतर (24 घंटे के माप परिणाम) के साथ
• रडार प्रणाली दृश्य निगरानी के लिए एकीकृत कैमरा, कैमरा और रडार प्रणाली के बीच कोई उजागर कनेक्शन लाइन के साथ।वीडियो निगरानी समारोह इंटरफ़ेस रडार प्रणाली नियंत्रण प्रणाली इंटरफ़ेस के साथ एकीकृत है, रडार प्रणाली नियंत्रण प्रणाली इंटरफ़ेस के माध्यम से दृश्य छवियों को कैप्चर करने की अनुमति देता है
• बहु बिंदु विस्थापन निगरानी समारोहः डिवाइस अपने विस्थापन परिवर्तनों की निगरानी के लिए ऊपरी कंप्यूटर सॉफ्टवेयर इंटरफ़ेस पर कई निगरानी बिंदुओं को एक साथ सेट करने का समर्थन करता है
• मॉनिटरिंग परिणाम प्रदर्शित करने की कार्यप्रणाली: उपकरण ऊपरी कंप्यूटर सॉफ्टवेयर इंटरफेस पर वास्तविक समय में मॉनिटरिंग परिणाम प्रदर्शित करने का समर्थन करता है।और ऊपरी कंप्यूटर सॉफ्टवेयर इंटरफेस पर प्रत्येक निगरानी बिंदु के गतिशील विक्षोभ वक्रों के वास्तविक समय प्रदर्शन का समर्थन
• निगरानी दूरी सेटिंग फ़ंक्शनः डिवाइस ऊपरी कंप्यूटर सॉफ्टवेयर इंटरफ़ेस पर निकट अंत निगरानी दूरी और दूर अंत दूरी सेट करने का समर्थन करता है
• मॉनिटरिंग पॉइंट मैनेजमेंट फंक्शन: डिवाइस ऊपरी कंप्यूटर सॉफ्टवेयर इंटरफेस पर मॉनिटरिंग पॉइंट जोड़ने, चुनने और हटाने का समर्थन करता है
• अलार्म फंक्शनः इसमें ध्वनि और प्रकाश अलार्म का कार्य है। जब निगरानी किए गए लक्ष्य का विस्थापन परिवर्तन निर्धारित सीमा से अधिक हो जाता है,उपकरण के ध्वनि और प्रकाश अलार्म डिवाइस को तुरंत अलार्म संदेश भेजना चाहिए.
