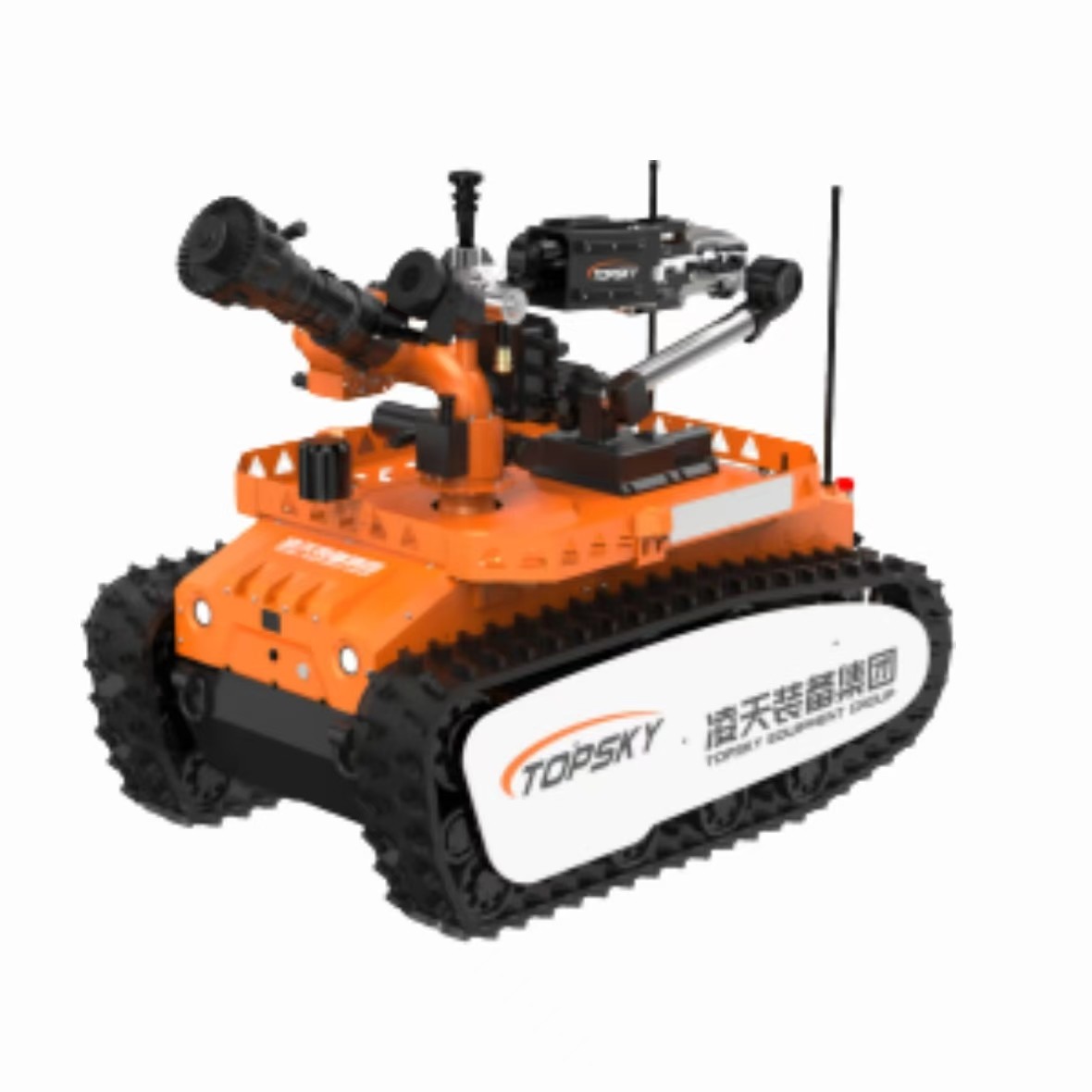

अग्नि बचाव टोही रोबोट

उत्पाद विवरण

अग्नि बचाव टोही रोबोट

1उत्पाद का अवलोकन।

1मुख्य कार्यः ट्रैक वाले विस्फोट-प्रूफ रोबोट चेसिस अपनी ऊर्जा स्रोत के रूप में लिथियम बैटरी की शक्ति का उपयोग करता है और वायरलेस नियंत्रण के माध्यम से दूरस्थ रूप से संचालित होता है।6 डिग्री की स्वतंत्रता के बम निपटान के साथ सुसज्जित, यह विभिन्न कोणों पर घूम सकता है और 50 किलोग्राम तक वजन वाली वस्तुओं को उठा सकता है। क्षैतिज रूप से, यह 10 किलोग्राम तक वजन वाली वस्तुओं को संभाल सकता है।रोबोटिक बांह में विस्फोटकों को नष्ट करने के लिए एक विस्फोटक निपटान उपकरण भी हैट्रैक और एकल पेंडुलम आर्म संरचना विभिन्न इलाकों में तेजी से तैनाती की अनुमति देती है। इसके अतिरिक्त रोबोट एक रडार जीवन का पता लगाने उपकरण से लैस है,जो विद्युत चुम्बकीय तरंगों का उपयोग बाधाओं के कुछ मोटाई में प्रवेश करने और मानव बचे लोगों के महत्वपूर्ण संकेतों का पता लगाने के लिए करता है, जैसे कि सांस और दिल की धड़कन, ताकि उन्हें पता लगाया जा सके।

2. आवेदन का दायरा

पेट्रोलियम और रासायनिक उद्यमों में बड़े पैमाने पर आग लगने पर बचाव कार्यः

सुरंगों और मेट्रो जैसे ढहने की प्रवृत्ति वाले स्थानों में आग बुझाने और बचाव के लिए प्रवेश की आवश्यकता होती है।

संभावित विस्फोटक गैस या तरल लीक वाले वातावरण में बचाव कार्य।

घने धुएं या विषाक्त गैसों वाले वातावरण में बचाव कार्य।

अग्निशमन और बचाव कार्य निकटता में, जहां कर्मियों को चोट लगने का खतरा है।

खतरनाक स्थितियों में अग्निशमन और बचाव।

3उत्पाद की विशेषताएं।

विस्फोट सुरक्षा का उच्च स्तर

कुल मिलाकर रेटिंगः Ex d ibIIB+H2T6 Gb

बैटरी विस्फोट सुरक्षा स्तरः Exd[ib] II CT6Gb

2उच्च सुरक्षा स्तर

समग्र सुरक्षा स्तरः IP67

चेसिस सुरक्षा स्तरः IP68

3. तेज यात्रा गति

यह 6.51 किमी/घंटा तक पहुँचता है, जो उद्योग के मानकों से तीन गुना अधिक है।

4बहुमुखी कार्यक्षमता

अग्निशमन, टोही, परिवहन, और विशेष रूप से बचाव उपकरण और आपूर्ति (जैसे नली, गैस मास्क, सकारात्मक दबाव वायु श्वास यंत्र,अग्निशमन सूट, और टूटे हुए उपकरण) ।

5लेजर बाधा से बचना

50 मीटर तक का पता लगाता है; 5 मीटर के दायरे में आधी गति से काम करता है, 2 मीटर के भीतर रुकता है।

6. यांत्रिक हाथ पूर्व निर्धारित स्थिति और रीसेट समारोह

3 त्वरित पूर्व निर्धारित स्थिति

1 एकल बटन रीसेट फ़ंक्शन

7. यांत्रिक बांह के लिए स्वतंत्रता की कई डिग्री (कुल में 6)

4मुख्य तकनीकी संकेतक।

1बिजलीः इलेक्ट्रिक, तृतीयक लिथियम बैटरी

2आयाम: ≤ लंबाई 1305mm × चौड़ाई 800mm × ऊंचाई 1065mm

3घुमावदार व्यासः ≤ 1425 मिमी

4वजनः ≤ 490 किलोग्राम

5कर्षण बलः ≥ 3800N

6खींचने की दूरीः ≥ 80 मीटर (दो DN80 पूर्ण पानी की नली खींचना)

7पानी/फफूम प्रवाह दरः ≥ 81.4L/s पानी, ≥ 81.6L/s फोम

8अधिकतम सीधी रेखा गतिः ≥ 1.81m/s, गति परिवर्तन के साथ दूरस्थ नियंत्रण

9सीधी यात्रा विचलनः ≤ 0.30%

10ब्रेक दूरीः ≤ 0.16 मीटर

11चढ़ाई की क्षमताः ≥ 83.9% (या 40°)

12बाधा पार करने की ऊंचाईः ≥ 240 मिमी

13मैकेनिकल आर्म लोड क्षमताः 25 किलोग्राम, अधिकतम 50 किलोग्राम उठाने के लिए

14साइड टिल्ट स्थिरता कोणः ≥ 40 डिग्री

15पानी की गहराईः ≥ 500 मिमी

16निरंतर यात्रा समयः 2 घंटे

17विश्वसनीयता कार्य समयः 16 घंटे के निरंतर स्थिरता और विश्वसनीयता परीक्षण में सफल

18रिमोट कंट्रोल दूरीः 1110 मीटर

19वीडियो प्रसारण दूरीः 1110 मीटर

20लोड क्षमताः एक कार्गो बॉक्स से लैस, आपदा स्थलों पर बचाव सामग्री ले जाने में सक्षम

21पैनोरमिक निगरानी कार्यः रोबोट शरीर की 360 डिग्री की छवियों को दूरस्थ रूप से प्रदर्शित कर सकता है

22आसन प्रदर्शन कार्यः रोबोट के पिच और रोल कोणों का वास्तविक समय का पता लगाना,ऑपरेटरों को रोबोट की स्थिति को सही ढंग से समझने और सही कमांड ऑपरेशन के लिए इसे रिमोट कंट्रोल टर्मिनल में भेजने की अनुमति देता है
