उत्पाद संरचना

उत्पाद अवलोकन

1मुख्य कार्य: क्रॉलर विस्फोट-सबूत रोबोट चेसिस बिजली के स्रोत के रूप में लिथियम बैटरी बिजली की आपूर्ति का उपयोग करता है, और दूर से इसे नियंत्रित करने के लिए वायरलेस रिमोट कंट्रोल का उपयोग करता है,जो विभिन्न रूपों में ले जाया जा सकता है, और इन-सिटू रोटेशन डिजाइन ऑपरेशन को अधिक लचीला बना सकता है।

2.उपयोग परिदृश्यः विस्फोट प्रूफ मशीन का उपयोग विभिन्न बड़े पैमाने पर पेट्रोकेमिकल उद्यमों, सुरंगों, मेट्रो और अन्य तेल गैस, विषाक्त गैस रिसाव और विस्फोट, सुरंग,मेट्रो के ढहने और अन्य आपदाओं और छिपे हुए खतरों.

आवेदन का दायरा

• बड़े पैमाने पर पेट्रोकेमिकल उद्यम, सुरंग और मेट्रो आग के दृश्य बचाव
• खतरनाक रासायनिक आग या धुएं की आग के स्थान पर बचाव
• तेल, गैस, विषाक्त गैस रिसाव और विस्फोट, सुरंग, मेट्रो ढहने, आदि के स्थल पर बचाव

विशेषताएं

1. आग बुझाने की क्षमता

2. बड़े प्रवाह वाली डकबिल जल तोप का डिजाइन विभिन्न प्रकार के जल छिड़काव रूपों को बदल सकता है, और छिड़काव प्रवाह दर को समायोजित किया जा सकता है और फायरिंग रेंज अधिक है,जो बड़े स्थानों में अग्निशमन कार्य को पूरा कर सकता है

3उच्च सुरक्षा स्तर

4. समग्र सुरक्षा स्तर IP67 है

5चेसिस सुरक्षा ग्रेड IP68 है।

6विषाक्त और हानिकारक गैसों का पता लगाने के कई प्रकार हैं।

7. 8 गैसों और 2 पर्यावरणीय मापदंडों तक पहुंचें

8शक्तिशाली शक्ति

9. नली खींचने की क्षमता, एक ही समय में 680 नली खींच सकते हैं

10. बहु-कार्यात्मक उपयोग

11. अग्निशमन, टोही, परिवहन, विशेष रूप से बचाव उपकरण और सामग्री जैसे नली उपकरण (जैसेः नली, गैस मास्क,सकारात्मक दबाव वाले वायु श्वासयंत्र, अग्निरोधी वस्त्र, विध्वंस उपकरण और अन्य उपकरण)

12. रोबोट नेटवर्क क्लाउड प्लेटफॉर्म तक पहुंच

रोबोट की लोकेशन, पावर, ऑडियो, वीडियो, गैस वातावरण का पता लगाने की जानकारी और अन्य वास्तविक समय की स्थिति की जानकारी 4जी/5जी नेटवर्क के माध्यम से क्लाउड में प्रेषित की जा सकती है।और पृष्ठभूमि पीसी और मोबाइल टर्मिनलों पर देखा जा सकता है

तकनीकी मापदंड

4.1 रोबोट मशीन:

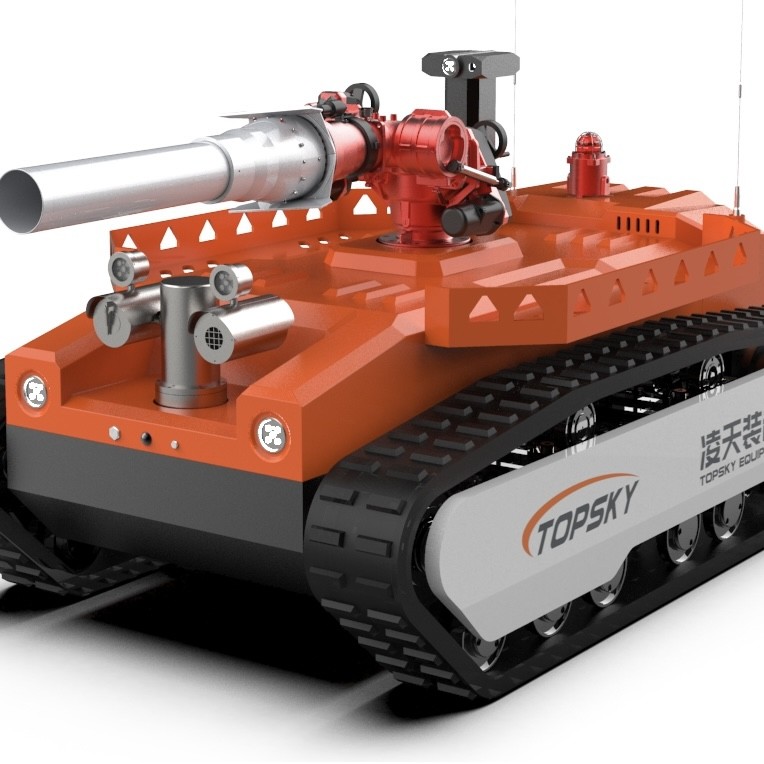

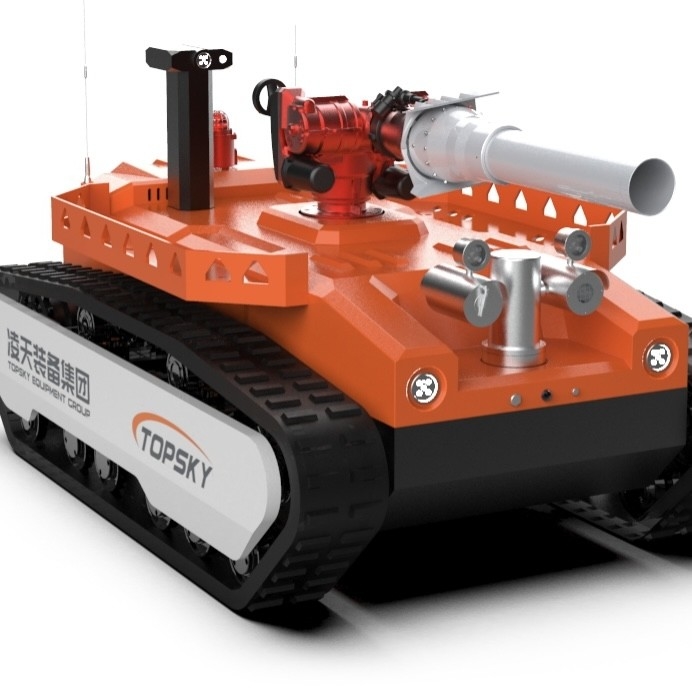

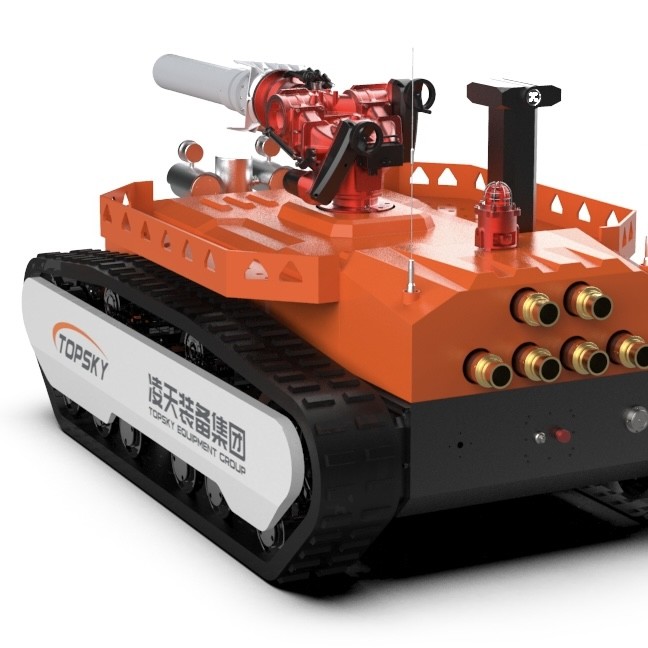

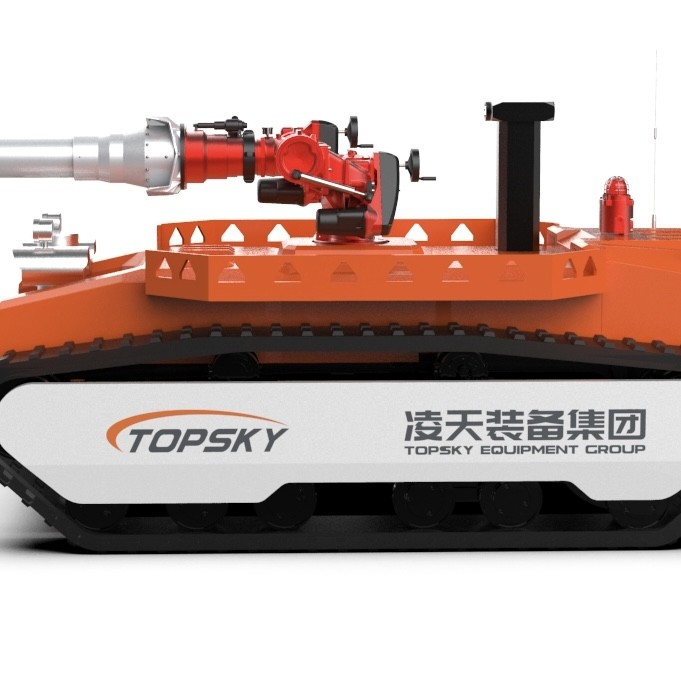

1नामः विस्फोट-सबूत अग्निशमन टोही रोबोट

2मॉडल: आरएक्सआर-एमसी200बीडी

3- मूल कार्यः अग्निशमन, ऑडियो और वीडियो टोही, विषाक्त और हानिकारक गैसों की टोही और आपदा क्षेत्रों में पर्यावरण टोही;

4. अग्नि उद्योग मानक लागू करेंः जीए 892.1-2010 अग्निशमन रोबोट भाग 1 सामान्य तकनीकी शर्तें

5. कार्यान्वयन विस्फोट-प्रूफ मानकः GB3836.1 2010 "विस्फोटक वातावरण भाग 1: उपकरण के लिए सामान्य आवश्यकताएं I", GB3836 के अनुरूप।अग्निरोधी आवरणों से संरक्षित उपकरण, CB3836. 4 2010 विस्फोटक वातावरण के लिए राष्ट्रीय मानक भाग 4: आंतरिक रूप से सुरक्षित सुरक्षा उपकरण

6. धमाका प्रतिरोधी प्रकारः रोबोट मशीन Exd [ib] II. B T4 Gb

7सुरक्षा स्तरः रोबोट शरीर का IP68 सुरक्षा स्तर, रोबोट शरीर का IP67 सुरक्षा स्तर

8शक्तिः लिथियम बैटरी, 100Ah

9आकारः लंबाई 2772mm × चौड़ाई 1695mm × ऊंचाई 1540mm

10. स्टीयरिंग व्यासः स्थान पर घुमाएं

11वजनः 3190 किलोग्राम

12कर्षणः 22.3kN

13अधिकतम प्रवाह दरः 200L/s (150L/s~200L/s प्रवाह समायोजन)

14. रैखिक अधिकतम गतिः ≥1.43m/s, रिमोट कंट्रोल स्टेपलेस गति परिवर्तन

15. सीधी विचलनः ≤0.44%

16चढ़ाई की क्षमता: 83.9% (या 40°)

17बाधा की ऊंचाईः 380 मिमी

18रोल स्थिरीकरण कोणः ≥40 डिग्री

19. पानी की गहराईः 600 मिमी (सामान्य दबाव के तहत 1 घंटे तक पानी नहीं)

20निरंतर चलने का समय: 3 घंटे

21विश्वसनीयता कार्य समयः 16 घंटे निरंतर स्थिरता और विश्वसनीयता परीक्षण

22रिमोट कंट्रोल दूरीः 1000 मीटर

23वीडियो संचरण दूरीः 1000 मीटर

24लोड क्षमताः अपने स्वयं के कार्गो फ्रेम के साथ, जो राहत सामग्री (जैसेः नली, गैस मास्क, सकारात्मक दबाव वायु श्वासयंत्र, अग्निरोधक कपड़े,विध्वंस उपकरण और अन्य उपकरण) आपदा स्थल पर; यह एक बचाव वाहन को बचाव दृश्य में खींच सकता है; बाधाओं, आदि को एक खींचने की अंगूठी के माध्यम से खींचा जा सकता है

पैनोरमा निगरानी कार्यः रोबोट शरीर की 360 डिग्री छवि दूरस्थ रूप से प्रदर्शित की जा सकती है

26. रवैया प्रदर्शन समारोहः वास्तविक समय रोबोट पिच कोण, रोल कोण, अज़ीमुथ कोण का पता लगाने, ऑपरेटर रोबोट की स्थिति में महारत हासिल करने की कोशिश करने के लिए सुविधाजनक,रिमोट कंट्रोल टर्मिनल के मूल्य पर वापस, आदेश सही आदेश ऑपरेशन के अगले चरण करने के लिए

27अवरोध से बचने का स्वायत्त कार्य: जब 2 मीटर के दायरे में बाधाओं का सामना करें, तो गति आधी हो जाएगी, और जब 1 मीटर के दायरे में बाधाओं का सामना करें,यह स्वचालित रूप से आगे बढ़ने बंद हो जाएगा

28 स्वचालित स्प्रे कूलिंग फंक्शनः तीन परतों के पानी के पर्दे के साथ स्व-स्प्रे कूलिंग डिजाइन, स्प्रे कूलिंग रोबोट बॉडी, पूरे रोबोट का पानी का पर्दा कवर बनाते हैं,और सुनिश्चित करें कि बैटरी, मोटर, नियंत्रण प्रणाली और रोबोट के प्रमुख घटक उच्च तापमान वातावरण में सामान्य रूप से काम कर सकते हैं; अलार्म तापमान उपयोगकर्ता द्वारा सेट किया जा सकता है

29.स्वचालित शक्ति उत्पादन और रिकोल स्वचालित दमन समारोहः रोबोट की मुख्य मोटर शक्ति उत्पादन ब्रेकिंग को अपनाती है, जो पानी के छिड़काव में बुझ जाती है

30रोबोट क्रॉलर (वैकल्पिक): अग्निशमन रोबोट के लिए क्रॉलर लौ retardant, विरोधी स्थैतिक से बनाया जाना चाहिए,उच्च तापमान प्रतिरोधी रबर (यह पैरामीटर राष्ट्रीय कोयला खदान विस्फोट-सबूत सुरक्षा उत्पाद गुणवत्ता पर्यवेक्षण और निरीक्षण केंद्र की परीक्षण रिपोर्ट के अनुरूप है); ट्रैक का अंदर का भाग धातु का कंकाल है; इसमें ट्रैक के अवरोधी सुरक्षा डिजाइन है;

31. जलरोधक बेल्ट गाँठ समारोह (वैकल्पिक): डबल सार्वभौमिक संरचना के माध्यम से यह पानी की नली गाँठ से रोकने के लिए 360 डिग्री घुमा सकते हैं

32. नली का स्वतः बहाव (वैकल्पिक): रिमोट कंट्रोल ऑपरेशन सुनिश्चित करने के लिए रोबोट कार्य पूरा करने के बाद आसानी से वापस आ सकता है कि नली का स्वतः बहाव का एहसास होता है

33नियंत्रण टर्मिनल: तीन-प्रूफ बॉक्स प्रकार का रिमोट कंट्रोल टर्मिनल।

4.2 रोबोटिक अग्निशमन प्रणालीः

1अग्नि तोप: आयातित अग्नि तोप

2अग्निशमन एजेंट का प्रकारः पानी या फोम

3सामग्रीः बंदूक का शरीर - स्टेनलेस स्टील, बंदूक का सिर - एल्यूमीनियम मिश्र धातु कठोर ऑक्सीकरण

4कामकाजी दबाव ((Mpa):1.18 ((Mpa)

5छिड़काव विधि: डकबिल सपाट पानी छिड़काव, सीधी धारा, कम आवर्धन फोम

6. पानी/फूंक प्रवाहः 200L/s (150L/s~200L/s प्रवाह समायोजन)

7. रेंज (m): ≥128m (पानी); ≥125m (फोम)

8घूर्णन कोणः क्षैतिज -90°~ 90°, ऊर्ध्वाधर -10°~ 69°

9अधिकतम छिड़काव कोणः यह 45 मीटर चौड़े एक सुपर बड़े क्षेत्र को कवर करने वाले फ्लैट छिड़काव किया जा सकता है

10. फोम तोप ट्यूब: फोम ट्यूब को बदला जा सकता है, और प्रतिस्थापन विधि त्वरित कनेक्ट थ्रेड है, और आग पानी तोप पानी, फोम और मिश्रित तरल छिड़काव कर सकते हैंताकि एक तोप को कई प्रयोजनों के लिए इस्तेमाल किया जा सके, और डीसी और डकबिल सपाट करने के मोड के बीच स्विच करते समय फोम सिलेंडर को अलग करने की आवश्यकता नहीं है।

4.3 रोबोट टोही प्रणाली:

गैस मीटर, पर्यावरण निगरानी मॉड्यूल, इन्फ्रारेड कैमरे, 360° दृश्य प्रकाश गश्ती और इन्फ्रारेड थर्मल इमेजिंग सिस्टम, पिकअप और अन्य ऑनबोर्ड उपकरण को कॉन्फ़िगर करके,यह दुर्घटना स्थल पर विषाक्त और हानिकारक गैसों की दूरस्थ टोही कर सकता है, आपदा क्षेत्र में पर्यावरण की स्थिति, वीडियो और ऑडियो;विषाक्त और ज्वलनशील गैसों के माप और विश्लेषण को प्राप्त करने के लिए विस्फोट-प्रूफ लिफ्टिंग प्लेटफॉर्म पर्यावरण पता लगाने वाले सेंसर और कैमरों से लैस है।, ऑडियो और वीडियो, और साइट पर विभिन्न ऊंचाइयों पर पर्यावरण;

गैस और पर्यावरण की धारणा का पता लगाने वाला मॉड्यूलः वायरलेस आपातकालीन बचाव त्वरित तैनाती पता लगाने प्रणाली और तापमान और आर्द्रता पता लगाने वाले से लैस है जो पता लगा सकता हैः CO2: 0-5%VOL

CH4: 0-100%VOL

सीओ: 0-1000 पीपीएम

H2S: 0-100 पीपीएम

CL2: 0-1000 पीपीएम

एनएच3: 0-100 पीपीएम

O2: 0-30% O2

H2: 0-1000 पीपीएम

तापमान सीमाः -25°C से 60°C

आर्द्रता सीमाः 0% आरएच से 90% आरएच

इन्फ्रारेड तापमान माप कार्यःकार के अंदर और बाहर कार के शरीर के आंतरिक तापमान और साइट पर तापमान (-50-350°C) की निगरानी के लिए अवरक्त तापमान माप सेंसर से लैस हैं
