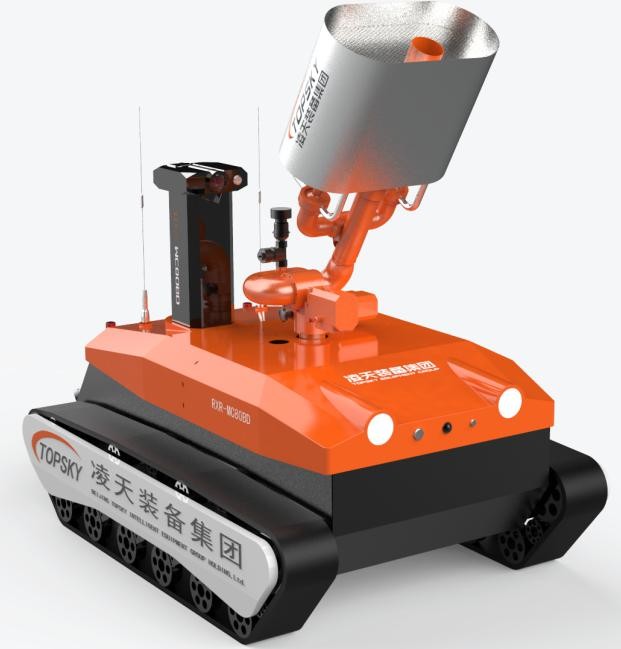

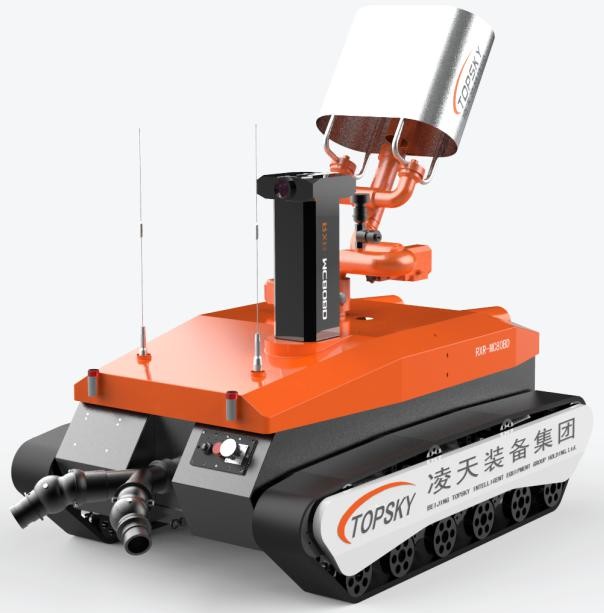

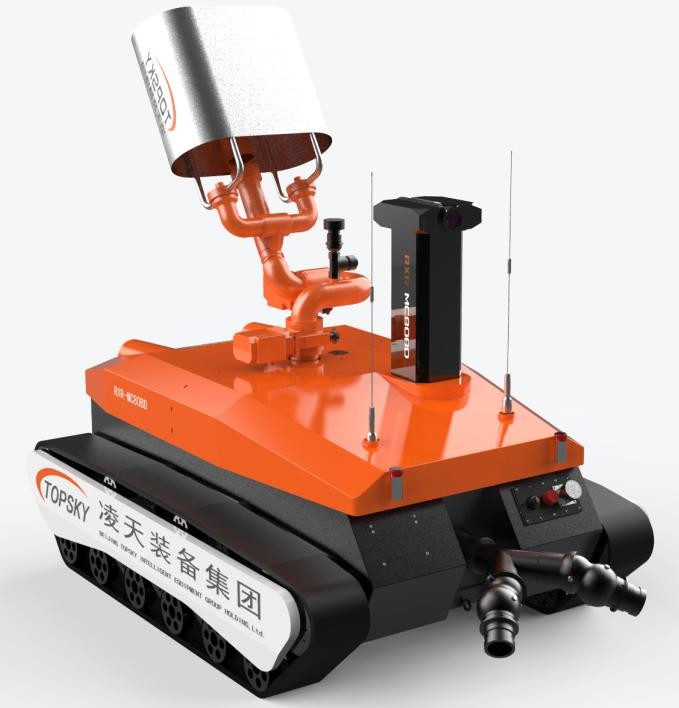

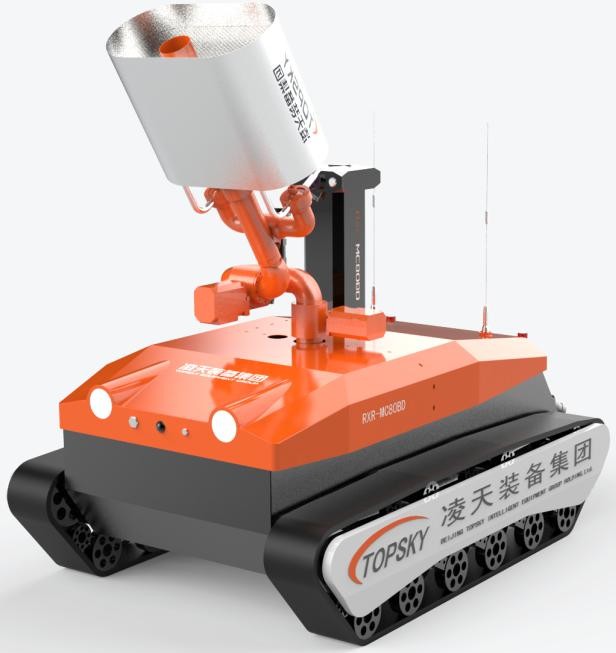

आरएक्सआर-एमसी40बीडी विस्फोट प्रूफ अग्निशमन मध्यम मल्टीपल बुलबुला और स्काउटिंग रोबोट

2.अनुप्रयोग परिदृश्यः पूरी मशीन विस्फोट-सबूत विभिन्न बड़े पेट्रोकेमिकल उद्यमों, सुरंगों, मेट्रो और अन्य स्थानों में इस्तेमाल किया जा सकता है जहां तेल और गैस के बढ़ते जोखिम हैं,विषाक्त गैस लीक और विस्फोट, सुरंग और मेट्रो के ढहने और अन्य आपदाओं।

3.1 रोबोट मशीन:

1.नामःविस्फोट प्रतिरोधी अग्निशमन मध्यम बहुध्रुवीय बुलबुला और स्काउट रोबोट

2.मॉडल:RXR-MC40BD

3.मूल कार्यः अग्निशमन, ऑडियो और वीडियो निगरानी, विषाक्त और हानिकारक गैसों की निगरानी, आपदा क्षेत्र पर्यावरण निगरानी

4.अग्नि उद्योग मानक लागू करेंः जीए 892.1-2010 अग्नि रोबोट भाग 1 सामान्य तकनीकी शर्तें

5.विस्फोट-सबूत मानकों को लागू करनाः GB3836.1 2010 "विस्फोटक वातावरण भाग 1: उपकरण - सामान्य आवश्यकताएं", GB3836 1-2010 "विस्फोटक वातावरण भाग 2:अग्निरोधी आवरणों से संरक्षित उपकरण", CB3836 2010 विस्फोटक वातावरण के लिए राष्ट्रीय मानक भाग 4: आंतरिक सुरक्षा सुरक्षा के साथ उपकरण

6.विस्फोट प्रतिरोधी प्रकार: पूरी मशीन: Exd [ib] IIBT4Gb, लिथियम बैटरी बिजली आपूर्ति उपकरणः Ex d IIC T6 Gb

7.बिजलीः इलेक्ट्रिक, तृतीयक लिथियम बैटरी

8.आयामः लंबाई2154मिमी*चौड़ाई1252मिमी * ऊंचाई1368मिमी

9.वजनः ≤806.5किलो

10.कर्षण बलः ≥6400एन

11.खींचने की दूरीः ≥100m

12.अधिकतम सीधी गतिः 0-1.31m/s, रिमोट से नियंत्रित निरंतर परिवर्तनीय ट्रांसमिशन

13.सीधी विचलनः ≤0.7%

14.ब्रेक दूरीः ≤0.11m

15.चढ़ाई की क्षमताः ≥ 83.9% (40 °)

16.बाधा पार करने की ऊंचाईः 275 मिमी

17.रोल स्थिरता कोणः ≥ 40 °

18.पानी की गहराईः 500 मिमी

19.निरंतर चलने का समय:2h

20.विश्वसनीयता कार्य समयः 16 तकhनिरंतर स्थिरता विश्वसनीयता परीक्षण

21.रिमोट कंट्रोल दूरीः 1510 मीटर

22.वीडियो प्रसारण दूरीः 1210 मीटर

23.लोड क्षमताः बचाव वाहनों को बचाव स्थल में खींचने में सक्षम; लूप खींचकर बाधाओं को खींचा जा सकता है

24.रवैया प्रदर्शन समारोहः रोबोट के पिच और रोल कोणों का वास्तविक समय का पता लगाने, ऑपरेटरों को रोबोट की स्थिति को समझने की कोशिश करने में सुविधाजनक,और अगले सही कमांड ऑपरेशन के लिए दूरस्थ नियंत्रण टर्मिनल के लिए मान प्रसारित

25.अवरोध से बचने का स्वायत्त कार्य: विस्फोट प्रतिरोधी अवरोध से बचने का LiDAR 50 मीटर की दूरी का पता लगाता है।यह आधी गति से आगे बढ़ सकता है. यदि कोई बाधा 2 मीटर की दूरी पर सामने आती है, तो यह स्वचालित रूप से आगे बढ़ना बंद कर सकता है

26.स्वचालित स्प्रे कूलिंग फंक्शन: तीन परतों के पानी के पर्दे के स्व-स्प्रे कूलिंग डिजाइन के साथ, रोबोट शरीर को पूरे रोबोट को कवर करने वाले पानी के पर्दे के रूप में स्प्रे और ठंडा किया जाता है,रोबोट की बैटरी सुनिश्चित, मोटर, नियंत्रण प्रणाली और प्रमुख घटक उच्च तापमान वातावरण में सामान्य रूप से काम कर सकते हैं; उपयोगकर्ता अलार्म तापमान सेटिंग को अनुकूलित कर सकते हैं

27.स्वचालित बिजली उत्पादन और ऑटोमैटिक रिकॉल दमन समारोहःरोबोट का मुख्य मोटर पानी के छिड़काव और आग बुझाने के दौरान विद्युत ऊर्जा में प्रतिगमन को परिवर्तित करने के लिए बिजली उत्पादन ब्रेकिंग का उपयोग करता है

28.रोबोट लौ retardant ट्रैक (वैकल्पिक): अग्निशमन रोबोट ट्रैक लौ retardant, विरोधी स्थैतिक, और उच्च तापमान प्रतिरोधी रबर का उपयोग करना चाहिए; ट्रैक के अंदर एक धातु कंकाल है;पटरियों के पटरी से उतरने से बचाने के लिए डिज़ाइन किया गया

29.जलरोधक पट्टा गाँठ समारोह (वैकल्पिक): एक दोहरी सार्वभौमिक संरचना के साथ यह पानी के पट्टा गाँठ से रोकने के लिए 360 डिग्री घूम सकते हैं

30.पानी की नली का स्वतः हटाने का कार्य (वैकल्पिक): रिमोट कंट्रोल ऑपरेशन पानी की नली का स्वतः हटाने का एहसास करता है, यह सुनिश्चित करता है कि रोबोट कार्य पूरा करने के बाद प्रकाश वापस कर सकता है

31.नियंत्रण टर्मिनलः ग्राफिक्स और संख्याओं के साथ हाथ से एकीकृत दूरस्थ नियंत्रण टर्मिनल

3.2 रोबोट अग्निशमन प्रणाली

1.अग्नि निगरानीः मध्यम विस्तार फोम निगरानी

2.अग्निशमन एजेंट का प्रकारः फोम

3.सामग्रीः तोप का शरीर - स्टेनलेस स्टील

4.कार्य दबाव (एमपीए): 0.8~1.0

5.फोम प्रवाहः 42.7L/s फोम

6.सीमा (m): ≥ 40.2

7.घूर्णन कोणः क्षैतिज -90 °~90 °, ऊर्ध्वाधर -10 °~80 °
