3मुख्य तकनीकी संकेतक
3.1 रोबोट मशीन

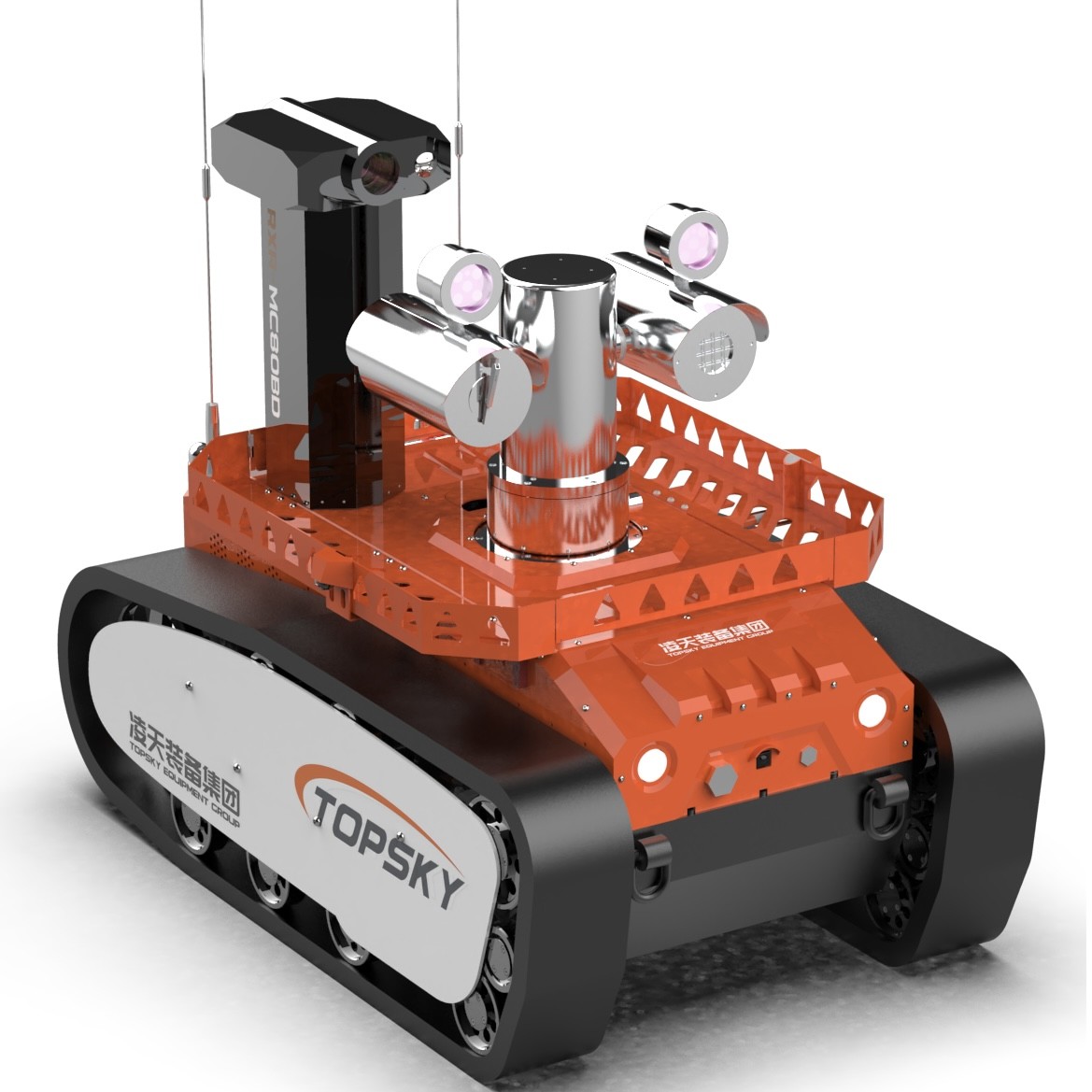

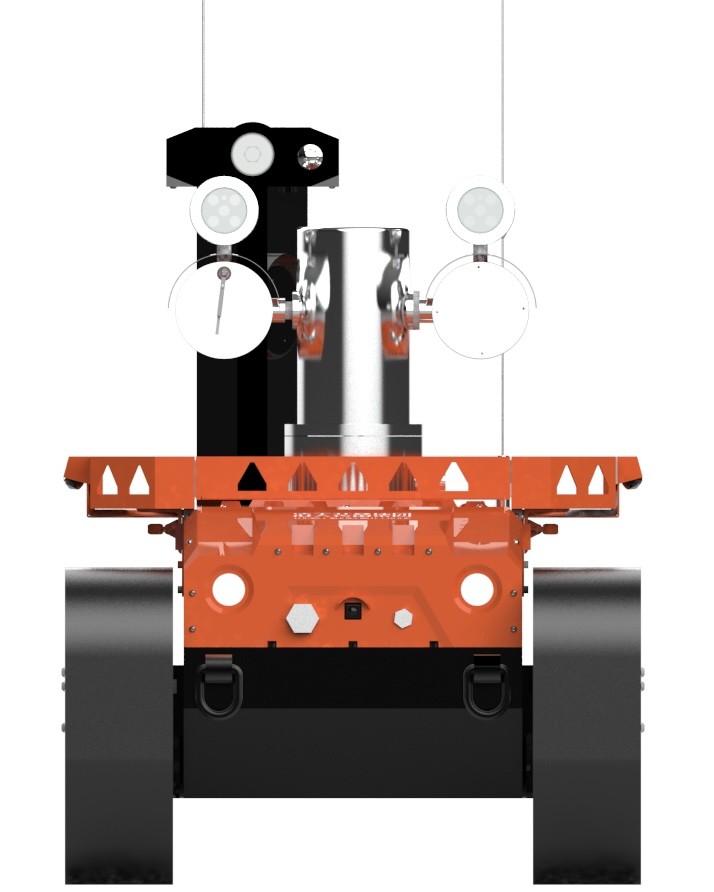

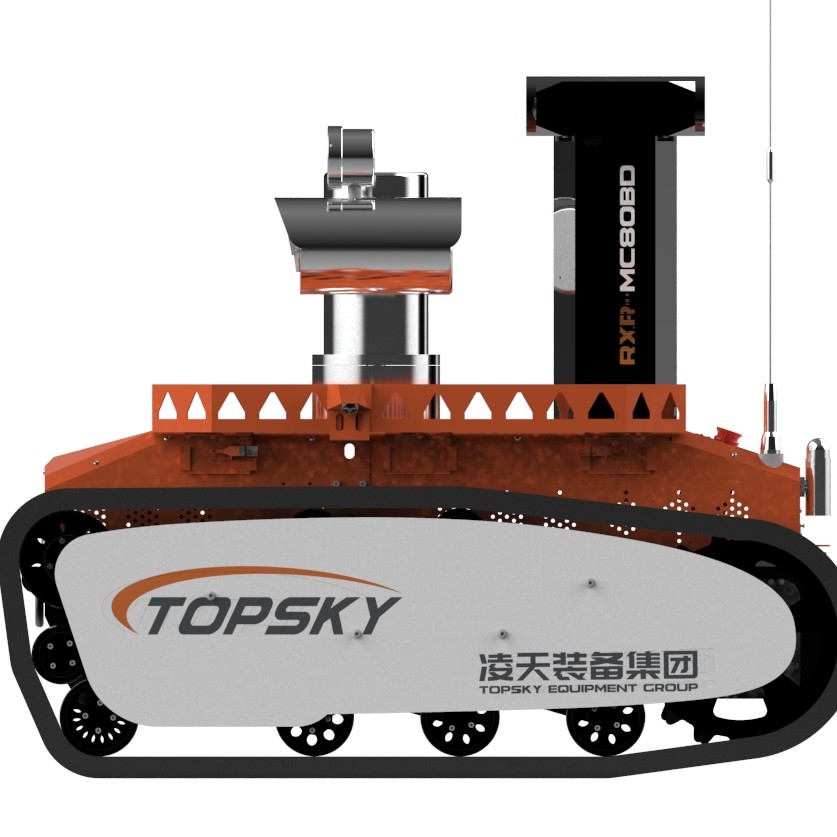

1नामः विस्फोट-प्रूफ अग्नि-सेंटेज रोबोट
2. मॉडल: आरएक्सआर-सी12बीडी
3- मूल कार्यः आपदा क्षेत्रों में ऑडियो और वीडियो टोही, विषाक्त और हानिकारक गैसों की टोही और पर्यावरण टोही;
4. अग्नि उद्योग मानक लागू करेंः जीए 892.1-2010 अग्निशमन रोबोट भाग 1 सामान्य तकनीकी शर्तें
5. GB3836. 1-2010 विस्फोटक वायुमंडल भाग 2 के अनुरूप, विस्फोटक वायुमंडल भाग I के लिए सामान्य आवश्यकताओं के लिए विस्फोटक वायुमंडल भाग 1 के लिए विस्फोट-प्रूफ मानकों को लागू करें।अग्निरोधी आवरणों से संरक्षित उपकरण, CB3836. 4 2010 विस्फोटक वातावरण के लिए राष्ट्रीय मानक भाग 4: आंतरिक रूप से सुरक्षित सुरक्षा उपकरण
6विस्फोट-प्रूफ प्रकारः रोबोट मशीन Exd [ib] II.B T6 Gb (यह पैरामीटर राष्ट्रीय कोयला खदान विस्फोट-सबूत सुरक्षा उत्पाद गुणवत्ता पर्यवेक्षण और निरीक्षण केंद्र के परीक्षण रिपोर्ट के अनुरूप है), लिथियम बैटरी पावर सप्लाई डिवाइस: Ex d IIC T6 Gb (कोल साइंस एंड टेक्नोलॉजी रिसर्च इंस्टीट्यूट कं, लिमिटेड के परीक्षण केंद्र द्वारा परीक्षण किया गया)
7बिजलीः इलेक्ट्रिक, तृतीयक लिथियम बैटरी
8आकारः ≤ 1330mm × 800mm × 1060mm
9स्टीयरिंग व्यासः ≤1425 मिमी
10वजनः ≤480 किलोग्राम
11कर्षणः ≥3800N
12. रैखिक अधिकतम गतिः ≥1.81m/s, रिमोट कंट्रोल स्टेपलेस गति परिवर्तन
13. सीधी विचलनः ≤0.30%
14ब्रेक दूरीः ≤0.16 मीटर
15चढ़ाई की क्षमताः ≥83.91% (या 40°)
16बाधा ऊंचाईः ≥ 240 मिमी,
17रोल स्थिरता कोणः 35 डिग्री स्थिरता
18गड्ढे की गहराईः ≥500 मिमी
19निरंतर चलने का समय: 2 घंटे
20विश्वसनीयता कार्य समयः 16 घंटे निरंतर स्थिरता और विश्वसनीयता परीक्षण पारित किया
21रिमोट कंट्रोल दूरीः 1100 मीटर
22वीडियो संचरण दूरीः 1100 मीटर
23 पैनोरमा निगरानी कार्यः विस्फोट प्रतिरोधी घूर्णन PTZ दूरस्थ रूप से रोबोट शरीर की क्षैतिज 360 डिग्री छवि प्रदर्शित कर सकता है और ऊपर और नीचे 90 डिग्री छवियों को एकत्र कर सकता है,100 मीटर की त्रिज्या को कवर करने वाला
24 रवैया प्रदर्शन समारोहः वास्तविक समय में रोबोट के पिच कोण, रोल कोण, अज़ीमुथ कोण का पता लगाने, ऑपरेटर के लिए सुविधाजनक रोबोट की स्थिति को समझने की कोशिश करने के लिए,रिमोट कंट्रोल के अंत में वापस प्रेषित, आदेश सही आदेश ऑपरेशन के अगले चरण करने के लिए
25अवरोध से बचने का स्वायत्त कार्य: जब 2 मीटर के दायरे में बाधाओं का सामना करें, तो गति आधी हो जाएगी, और जब 1 मीटर के दायरे में बाधाओं का सामना करें,यह स्वचालित रूप से आगे बढ़ने बंद हो जाएगा
26रोबोट की लौ retardant crawler (वैकल्पिक): अग्निशमन रोबोट के लिए crawler लौ retardant से बनाया जाना चाहिए,विरोधी स्थैतिक और उच्च तापमान प्रतिरोधी रबर (यह पैरामीटर राष्ट्रीय कोयला खदान विस्फोट-सबूत सुरक्षा उत्पाद गुणवत्ता पर्यवेक्षण और निरीक्षण केंद्र की परीक्षण रिपोर्ट के अनुरूप है); ट्रैक का अंदर का भाग धातु का कंकाल है; इसमें ट्रैक के अवरोधी सुरक्षा डिजाइन है;
नियंत्रण टर्मिनलः हाथ से आयोजित नक्शा और डिजिटल एकीकृत दूरस्थ नियंत्रण टर्मिनल
3.2 रोबोट टोही प्रणाली:
गैस मीटर, पर्यावरण निगरानी मॉड्यूल, इन्फ्रारेड कैमरे, इन्फ्रारेड थर्मल इमेजर, पिकअप और अन्य वाहन माउंटेड उपकरण को कॉन्फ़िगर करके,दुर्घटना स्थल पर विषाक्त और हानिकारक गैसों की दूरस्थ टोही, आपदा क्षेत्र में पर्यावरण कार्य परिस्थितियां, वीडियो और ऑडियो;विष्फोट प्रतिरोधी लिफ्टिंग प्लेटफॉर्म विषाक्त और ज्वलनशील गैसों के माप और विश्लेषण को महसूस करने के लिए पर्यावरण का पता लगाने सेंसर और कैमरों से लैस है, ऑडियो और वीडियो, और साइट पर विभिन्न ऊंचाइयों पर पर्यावरण;
1टोही प्रणाली विन्यास: 2 वाहन-माउंटेड विस्फोट-सबूत अवरक्त कैमरे, 1 सर्वदिशात्मक विस्फोट-सबूत दोहरी दृष्टि अवरक्त थर्मल इमेजिंग PTZ, 1 बहु-पैरामीटर परीक्षक,1 तापमान और आर्द्रता डिटेक्टर
2विस्फोट-सबूत लिफ्टिंग प्लेटफार्म लिफ्टिंग ऊंचाईः प्रारंभिक ऊंचाईः 1178mm, लिफ्टिंग ऊंचाईः 1970mm
3गैस और पर्यावरण धारणा पता लगाने के मॉड्यूलः वायरलेस आपातकालीन बचाव तेजी से तैनाती पता लगाने प्रणाली और तापमान और आर्द्रता पता लगाने के साथ सुसज्जित, गैस पता लगाने के प्रकारःकम से कम CO2, CO, O2, CH4, H2S, H2, SO2, NH3, Cl2, C3H8 (प्रोपेन), C2H4O (एसीटाल्डेहाइड), C2H2 (एसिटिलीन); तापमान सीमाः -25°C से 60°C; आर्द्रता सीमाः 0% आरएच से 90% आरएच
4परमाणु विकिरणः 0.01~5000 uSv/h, सटीकताः 3000CPM/mR/h
इन्फ्रारेड तापमान माप कार्यःकार के अंदर और बाहर कार के शरीर के आंतरिक तापमान और साइट पर तापमान (-50-350°C) की निगरानी के लिए अवरक्त तापमान माप सेंसर से लैस हैं
3.3 रोबोट वीडियो और ऑडियो धारणाः
1कैमरों की संख्या और विन्यास: वीडियो प्रणाली में फ्यूजलाज पर 2 फिक्स्ड हाई डेफिनिशन इन्फ्रारेड कैमरे हैं।और एक सर्वदिश विस्फोट-सबूत दोहरी दृष्टि अवरक्त थर्मल इमेजिंग PTZ (एक विस्फोट-सबूत थर्मल इमेजिंग कैमरा), एक दृश्य प्रकाश कैमरा) ।
2कैमरा शरीर 0.001LUX की कम रोशनी पर स्पष्ट चित्र और गतिशील छवि स्थिरता प्रदान कर सकता है;कैमरा शून्य प्रकाश व्यवस्था में दृश्य की स्थिति को प्रभावी ढंग से और स्पष्ट रूप से कैप्चर करने और इसे ऑपरेशन टर्मिनल की एलसीडी स्क्रीन पर प्रदर्शित करने में सक्षम होना चाहिए
3कैमरा पिक्सेलः लाख HD चित्र, संकल्प 1080P, चौड़ा कोण कोण 60°
4कैमरा सुरक्षा स्तरः IP68
5ध्वनि अधिग्रहण के लिए तकनीकी आवश्यकताएंः यह दूरस्थ रूप से साइट पर ध्वनि एकत्र कर सकता है, जो फंसे हुए कर्मियों की स्थिति को समझने के लिए सुविधाजनक है,पिकअप पिकअप दूरी 5 मीटर है, आवृत्ति सीमा 20Hz ~ 20kHz है, और संवेदनशीलता ≥ 40dB है
6विस्फोट-प्रूफ थर्मल इमेजिंग PTZ: थर्मल इमेजिंग रिज़ॉल्यूशनः 384*288, तापमान माप सीमाः -20-550°C, अवलोकन त्रिज्या 100 मीटर;
दृश्य प्रकाश का आवर्धनः 33 गुना; क्षैतिजः 0-360°, ऊर्ध्वाधरः -90~90°; गर्मी स्रोतों का पता लगाना और ट्रैक करना; इन्फ्रारेड थर्मल इमेजर में इमेज स्टेबलाइजेशन फंक्शन है;इसमें छवि अधिग्रहण और वास्तविक समय में संचरण का कार्य होता है; यह दृश्य प्रज्वलन स्रोत का पता लगाने का कार्य है
3.4 रिमोट कंट्रोल टर्मिनल के कॉन्फ़िगरेशन पैरामीटर
1आयाम: 410*310*70 मिमी (जोइस्टिक ऊंचाई को छोड़कर)
2वजनः 6.5 किलोग्राम
3डिस्प्लेः कम से कम 10 इंच की उच्च चमक वाली एलसीडी स्क्रीन, 4 चैनल वीडियो सिग्नल स्विचिंग
4नियंत्रण प्रणाली प्लेटफार्मः विंडो7 ऑपरेटिंग सिस्टम
5कार्य समय: 8 बजे
6मूल कार्यः रिमोट कंट्रोल और मॉनिटर का एकीकृत पोर्टेबल डिजाइन, एर्गोनोमिक पट्टियों का समर्थन; इसे एक ही समय में देखा और नियंत्रित किया जा सकता है,और दृश्य के आसपास के पर्यावरण छवियों स्थिर रूप से दूरस्थ नियंत्रकों के लिए प्रस्तुत किया जा सकता है, और बैटरी, रोबोट ढलान कोण, एजिमुथ स्थिति, विषाक्त और हानिकारक गैस एकाग्रता अलार्म जानकारी वास्तविक समय में प्रदर्शित किया जा सकता है और रोबोट आगे, पीछे जाने के लिए नियंत्रित किया जा सकता है,और स्टीयरिंगविस्फोट-सबूत थर्मल इमेजिंग पैन को ऊपर, नीचे, बाएं, दाएं, ज़ूम इन और आउट (फोकस) और अन्य कार्यों को करने के लिए नियंत्रित करें। छवि स्थिरीकरण समारोह के साथ;यह सामने के वास्तविक समय प्रसारण का कार्य है, रियर और थर्मल इमेजिंग इमेजिंग, और डेटा ट्रांसमिशन मोड एन्क्रिप्टेड सिग्नल का उपयोग करके वायरलेस ट्रांसमिशन है।
7. वीडियो रिकॉर्डिंग और प्लेबैक समारोहः वीडियो किसी भी समय रिकॉर्ड किया जा सकता है, रिकॉर्ड वीडियो सामग्री स्वचालित रूप से सहेजा जाता है, वीडियो प्लेबैक सीधे दूरस्थ नियंत्रण टर्मिनल में खोला जा सकता है,और वीडियो भी अन्य उपकरणों के लिए कॉपी किया जा सकता है
8स्क्रीन प्रोजेक्शन फंक्शन के साथ: प्रोजेक्टर और अन्य स्क्रीन प्रोजेक्शन डिवाइस एचडीएमआई इंटरफ़ेस के माध्यम से जुड़े जा सकते हैं,जो ऑपरेशन कमांडर को एक साथ चर्चा करने और निर्णय लेने में मदद कर सकता है।
9. चलना नियंत्रण समारोहः हाँ, 1 तीन-अक्ष औद्योगिक झूमर, रोबोट के आगे, पीछे, बाएं और दाएं मोड़ के लचीले संचालन को महसूस करने के लिए 1 झूमर
10. विस्फोट-प्रूफ थर्मल इमेजिंग पीटीजेड नियंत्रण कार्यः हाँ, 1 तीन-अक्ष औद्योगिक झूला, एक झूला विस्फोट-प्रूफ थर्मल इमेजिंग को ऊपर, नीचे, बाएं, दाएं करने के लिए नियंत्रित कर सकता है,ज़ूम इन और आउट (फोकस) क्रियाएं
11. टोही प्रणाली उठाने स्विच को नियंत्रित करें: हाँ, स्व-केंद्रित जॉग स्विच
12. वीडियो टॉगल स्विच: हाँ, स्व-रीसेट जॉग स्विच
13. प्रकाश नियंत्रण समारोहः हाँ, स्व-रीसेट जॉग स्विच, मेजबान कंप्यूटर करने के लिए स्व-लॉकिंग प्रतिक्रिया
सहायक उपकरण: हाथ से पकड़े जाने वाले दूरस्थ टर्मिनल कंधे का पट्टा, चलती तिपाई
3.5 इंटरनेट विशेषताएं:
1जीपीएस कार्यः जीपीएस पोजिशनिंग, प्रक्षेपवक्र पूछ सकते हैं
2आपातकालीन अग्निशमन उपकरण क्लाउड प्रबंधन प्लेटफॉर्म प्रणाली (वैकल्पिक):
1) दूरस्थ निगरानी के लिए उपकरण को उपकरण क्लाउड प्रबंधन प्लेटफॉर्म से जोड़ा जा सकता हैः
उपकरण क्लाउड प्रबंधन प्लेटफॉर्म उपकरणों की जानकारी, गैस और वीडियो जानकारी, सांख्यिकीय विश्लेषण, उपकरणों की वैधता अवधि की स्वचालित रूप से जांच कर सकता है,स्वचालित रूप से समाप्त उपकरणों की जानकारी के आंकड़ों को याद दिलाता है, और उपकरणों की समयबद्धता सुनिश्चित करने के लिए व्यापक प्रबंधन और आवेदन करते हैं।
2) उपकरण को विज़ुअलाइज़ेशन के लिए उपकरण क्लाउड प्रबंधन प्लेटफॉर्म से जोड़ा जा सकता हैः
इसमें उपकरण विज़ुअलाइज़ेशन बड़े स्क्रीन डिस्प्ले, ग्राफिकल एनालिसिस फंक्शन, डेटा फ्लोक्टेशन चार्ट डिस्प्ले, डेटा रोलिंग डिस्प्ले, व्यापक डिस्प्ले एरिया फंक्शन,उपकरण ब्याज दरों के आंकड़े, डेटा रुझान का वास्तविक समय विश्लेषण और सहायक निर्णय लेने, बहु-ग्राफिक डिस्प्ले, और विशेष जरूरतों को पूरा करने के लिए विभिन्न प्रकार के उत्पाद सामान्य डिस्प्ले।
3) उपकरण क्लाउड प्रबंधन प्लेटफॉर्म उपकरण फर्मवेयर के दूरस्थ एक क्लिक उन्नयन का समर्थन करता है।
4) उपकरण को प्रदर्शन के लिए उपकरण क्लाउड प्रबंधन मंच के पीसी और एपीपी से जोड़ा जा सकता है, और डेटा को वास्तविक समय में स्वचालित रूप से सिंक्रनाइज़ किया जा सकता है।
5) डिवाइस को उपकरण क्लाउड प्रबंधन प्लेटफॉर्म से जोड़ा जा सकता हैः स्मार्टफोन, टैबलेट या अन्य टर्मिनलों के माध्यम से, आप मूल जानकारी जैसे नाम, तिथि, संपर्क,मॉडल, पैरामीटर, श्रेणी, इकाई, चित्र आदि। और उपयोग की संख्या, अनुरोध की संख्या, उधार की संख्या, रखरखाव की संख्या,खारिज किए गए और अन्य प्रकार के आंकड़ों की संख्या, रीयल-टाइम ऑनलाइन सांख्यिकी और उपकरण का विश्लेषण।
6) उपकरण क्लाउड प्रबंधन प्लेटफॉर्म के माध्यम से उपकरण को जोड़ा, संशोधित, हटाया, उधार लिया, प्राप्त किया, रिकॉर्ड किया, दोषपूर्ण, मरम्मत की जा सकती है,स्क्रैप और सभी प्रकार के ऐतिहासिक सूचना संचालन और क्वेरी.
7) टर्मिनल उपकरण क्लाउड प्रबंधन प्लेटफॉर्म के माध्यम से विभिन्न स्तरों पर इकाइयों द्वारा उपकरणों के उपयोग को क्वेरी कर सकता है और बहु-स्तरीय क्रॉस-क्षेत्रीय,अंतर-क्षेत्र और अंतर-प्रांतीय तैनाती और निर्माण, और वास्तविक समय में उपकरणों के गतिशील शेड्यूलिंग और निगरानी करना।
8)उपरोक्त सॉफ्टवेयर कार्यों को राष्ट्रीय प्राधिकरण द्वारा जारी परीक्षण रिपोर्ट में प्रतिबिंबित किया जाना चाहिए, और सॉफ्टवेयर कॉपीराइट पंजीकरण प्रमाण पत्र की एक प्रति प्रदान की जानी चाहिए।
|
