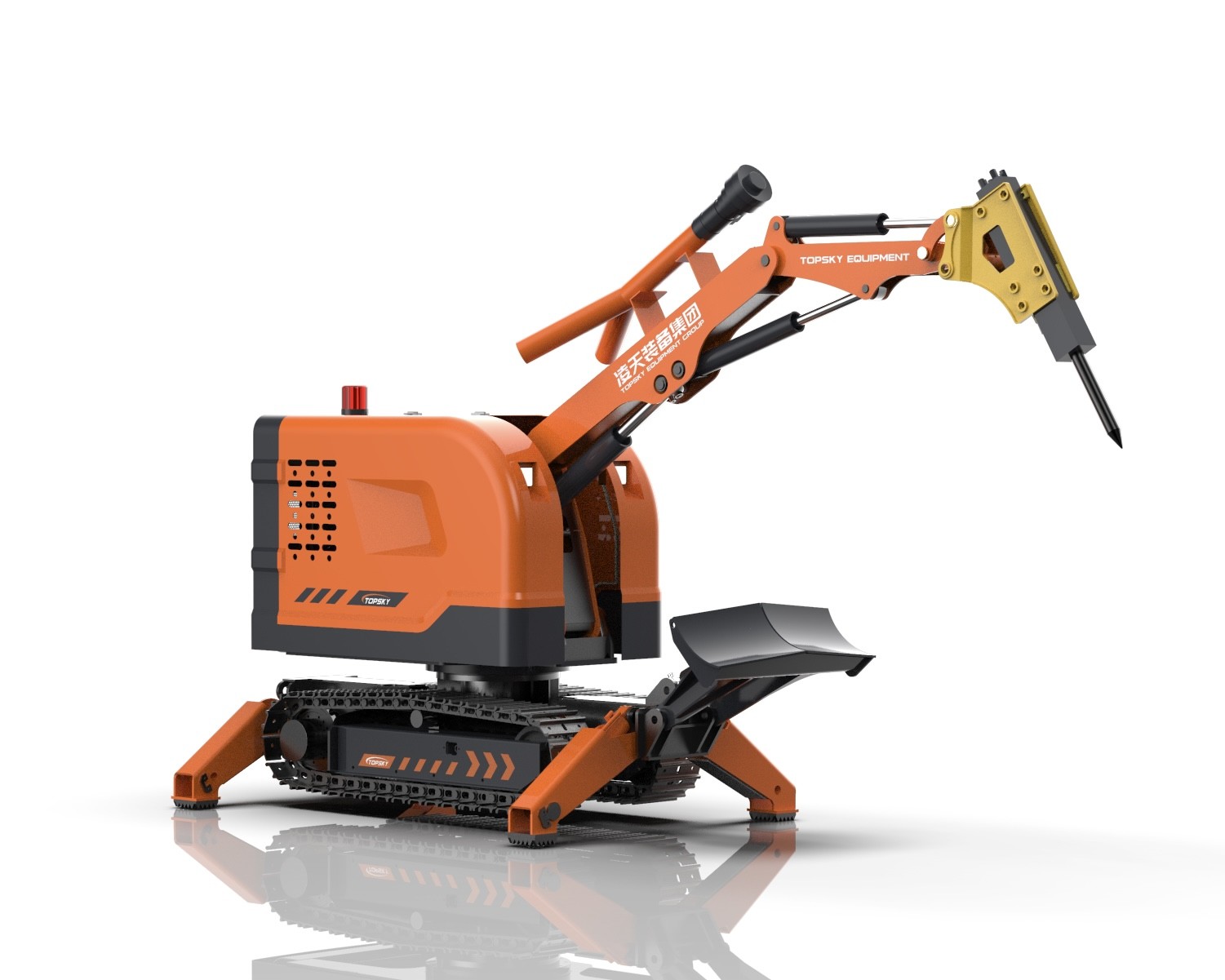

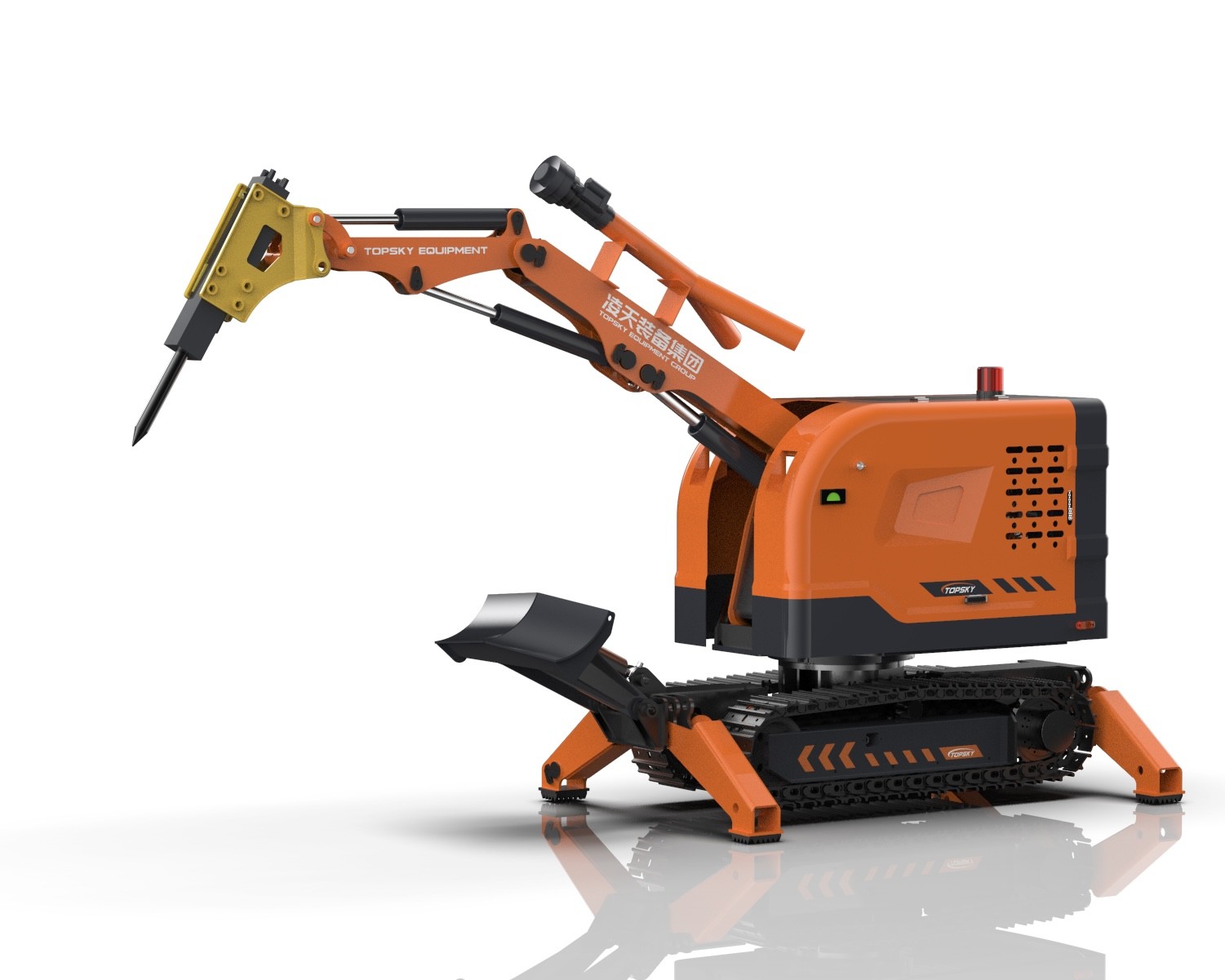

RXR-JM200D-P तेल हाइड्रोलिक अग्निशमन विघटन और बुझाने रोबोट

3.1 रोबोट (पूरे रोबोट)

1. नाम: अग्नि बचाव और अग्निशमन रोबोट (विघटन)
2. मॉडल: आरएक्सआर - जेएम200डी - पी
3. मूल कार्य: संकीर्ण स्थानों जैसे कि शहरी भूमिगत स्थानों, ढह गई सुरंगों और पाइपलाइनों में साइट पर सर्वेक्षण, बाधाओं को हटाने और खतरे को हटाने के लिए उपयोग किया जाता है।एक ब्रेक के रूप में संलग्नक से लैस, रॉक सॉ, आदि, इसमें विध्वंस, काटने, कतरने और पकड़ने जैसे कार्य हैं।
4. अग्नि उद्योग के मानकों का अनुपालन: "जीए 892.1 - 2010 फायर रोबोट - भाग 1: सामान्य तकनीकी शर्तें" का अनुपालन करें
5. चेसिस संरचना: एक एटीवी हाइड्रोलिक क्रॉलर चेसिस को अपनाता है
6. शक्ति: शक्ति ≥ 43KW, चार सिलेंडर पानी ठंडा चार स्ट्रोक डीजल इंजन, हाइड्रोलिक पंप इकाई प्रणाली
7. संलग्नक के साथ सुसज्जित: टूटे हुए, सर्कुलर देखा, हाइड्रोलिक कतरनी और पकड़ने के उपकरण जैसे संलग्नक से लैस, विध्वंस, काटने, कतरनी और पकड़ने जैसे कार्यों के साथ
8. वजन कम करना: ≤ 5 टन
9. यात्रा की गति: कम से कम 2.5 किमी/घंटा, दूरस्थ-नियंत्रित गति परिवर्तन
10. चढ़ाई करने की क्षमता: ≥ 58% (या 30°)
11. ईंधन टैंक क्षमता: ≥ 80L
12. घूर्णन गति: ≥ 5r/min
13. अधिकतम लगाव भार: ≥ 300kg
14. सबसे दूर की कार्य सीमा: ≥ 6100 मिमी
15. उच्चतम कार्य सीमा: ≥ 6500 मिमी
16. सबसे गहरा कार्यक्षेत्र: ≥ 3100 मिमी
17. ब्रेकर: कुल भारः ≥ 360kg, प्रवाह दरः 40L/मिनट - 70L/मिनट, दबाव ≥ 110bar, प्रहार आवृत्तिः 500bpm - 900bpm
18. पकड़ने वाला यंत्र: ≥ 120 किलोग्राम, कामकाजी दबाव (बंद): 110 - 140 किलोग्राम/सेमी2, कामकाजी दबाव (रोटेशन): 60 - 90 किलोग्राम/सेमी2
19. परिपत्र देखा: आर्मर्ड कंक्रीट, पत्थर, धातु की चादरें, लकड़ी आदि को काट सकता है, जिसमें गोल ब्लेड का व्यास ≥ 750 मिमी होता है
20. हाइड्रोलिक शीयर: अधिकतम कतरनी बल ≥ 500KN
21. क्रॉलर सामग्री: धातु रेंगने वाला, रबर के ब्लॉक जोड़े जा सकते हैं
22. क्रॉलर चौड़ाई: ≥ 280mm, लंबाई ≥ 1600mm
23. अंधेरे में काम करने के लिए आवश्यकताओं को पूरा करना: प्लेटफार्म के सामने कम से कम दो कार्यकारी प्रकाशक दीपक लगाए जाते हैं और कम से कम दो साइड लाइट लगाए जाते हैं।
24. रोबोट आग बुझाने की प्रणाली: घरेलू इलेक्ट्रॉनिक रूप से नियंत्रित अग्नि मॉनिटर सामग्रीः मॉनिटर बॉडी - स्टेनलेस स्टील, मॉनिटर हेड - हार्ड - एनोडाइज्ड एल्यूमीनियम मिश्र धातु कार्य दबाव (एमपीए): 1.0 - 1.2 (एमपीए),पानी/फूंक प्रवाह दर: 80L/s, रेंज (m): ≥ 85m (पानी)
25. निम्नानुसार तकनीकी मापदंडों के साथ बहु-गैस डिटेक्शन मॉड्यूल का विन्यास:
    • पता लगाने के प्रकार और सीमाएं: मीथेनः 0 - 100%VOL, कार्बन डाइऑक्साइडः 0 - 5%VOL, कार्बन मोनोऑक्साइडः 0 - 5000ppm, नाइट्रोजन डाइऑक्साइडः 0 - 50ppm, अमोनियाः 0 - 100ppm, ऑक्सीजनः 0 - 30% O2, आर्द्रताः 0 - 100RH, तापमानः - 20 - 100°C
    • सुरक्षा स्तर: ≥ IP65
    • विस्फोट-प्रूफ प्रदर्शन: Ex d ib I Mb से कम नहीं
    • विशेष आपदा बचाव के लिए विषाक्त और हानिकारक गैसों का पता लगाने और अलार्म प्रणाली को राष्ट्रीय स्तर के प्रामाणिक परीक्षण संस्थान द्वारा निरीक्षण में उत्तीर्ण होना चाहिए। प्रमाणपत्र की एक प्रति प्रदान करें।
    • इसमें माप यंत्रों के लिए पैटर्न अनुमोदन प्रमाणपत्र (सीपीए) है। [इसका प्रमाण देने के लिए माप यंत्रों के लिए पैटर्न अनुमोदन प्रमाणपत्र की एक प्रति और बोलीदाता की आधिकारिक मुहर प्रदान करें।]
26. ऑडियो-वीडियो: साइट पर वातावरण की दूरस्थ निगरानी प्राप्त करने के लिए 4 उच्च परिभाषा कैमरों से सुसज्जित।
27. कई हाइड्रोलिक आउटपुट पावर इंटरफेस: पावर इंटरफेस की हाइड्रोलिक प्रवाह दरः अति-उच्च-दबाव प्रवाह दर ≥ 0.7L/मिनट; निम्न-दबाव प्रवाह दर ≥ 4L/मिनट, अधिकतम कार्य दबावः दबाव ≥ 72MPa
28. कार्य: आरक्षित अति-उच्च-दबाव आउटपुट इंटरफेस, दो अति-उच्च-दबाव आउटपुट और दो अति-उच्च-दबाव आउटपुट एक दूसरे को प्रभावित किए बिना स्वतंत्र रूप से उपयोग किए जा सकते हैं।यह एक हाइड्रोलिक परिपत्र देखा के लिए बाहरी रूप से जुड़ा जा सकता है, हाइड्रोलिक स्प्रेडर, हाइड्रोलिक जनरेटर आदि
29. रिसाव का पता लगाने के मॉड्यूल का विन्यास, निम्नलिखित तकनीकी मापदंडों के साथ:
    • हाथ से चलने वाले रिसाव अलार्म से लैस, जो वास्तविक समय में पता लगा सकता है कि आसपास के वातावरण में रिसाव की घटना है या नहीं।
    • जल बचाव में, यह 120/240 वोल्ट की लाइनों के रिसाव का पता लगा सकता है जो 3 मीटर से अधिक दूर हैं।
30. निम्नलिखित तकनीकी आवश्यकताओं के साथ एक हाथ से चलने वाले एकीकृत रिमोट-कंट्रोल टर्मिनल का विन्यास: कार्य समय 8 घंटे, बाधा मुक्त रिमोट कंट्रोल दूरी ≥ 1 किमी, कम से कम 10.1 इंच उच्च चमक डिस्प्ले स्क्रीन; वीडियो डिस्प्ले, रोबोट नियंत्रण, कार्य सूचना,और अलार्म जानकारी एक ही डिस्प्ले स्क्रीन पर प्रदर्शित कर रहे हैं, एक विरोधी पलटाव सुरक्षा चेतावनी समारोह के साथ।वाहन एक लंबी दूरी के रिमोट कंट्रोल और एक छोटी दूरी के रिमोट कंट्रोल के साथ सुसज्जित है जो दृश्यमान और अदृश्य दूरी के अनुसार है।लघु दूरी के रिमोट कंट्रोल का प्रयोग अल्प दूरी के हस्तांतरण, स्थिति प्रदर्शन आदि के लिए किया जाता है।
